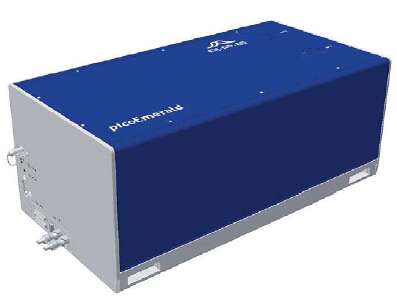

一体化皮秒光参量振荡器：picoEmerald™ S
随着CASR和相干拉曼光谱的用户越来越多，致力于CARS和SRS的生物学家和化学家们希望能有一种更紧凑，更易于操作和维护的皮秒OPO。APE随即推出了新的全一体化的皮秒OPO---picoEMERALD! picoEMERALD集成了皮秒泵浦源和OPO Levante Emerald和外光学合成和控制器件。是一款为CASR和相干拉曼光谱量身定做的新的系统。
picoEmerald™是第一代全自动、可调谐、近红外、几个皮秒脉宽的一体化皮秒光参量振荡器。和picoEmerald™ 的6 ps脉冲相比，升级版picoEmerald™ S使用新泵源，提供2ps脉冲，10 cm-1谱宽。
基于APE在OPO领域取得的成功，结合其在电子和自动化方面的专业知识，picoEmerald™ S广泛应用于生物学、医学和物理实验。picoEmerald™ S可以让最短的脉冲达到最高的信号光水平，在ps相干拉曼测量时维持最好的光谱分辨率。
picoEmerald™ S主要特点：
完全远程控制，免手动操作
拉曼指纹区覆盖范围720 - 9000 cm-1
2ps 10 cm-1谱宽，应用于ps相干拉曼
光束从1031nm调节到20MHz，用于视频速度SRS成像
和固体激光泵浦OPO相比，噪音极低
快速获得短波长光谱和长波长光谱
每一个波长位置用户定义保持时间
内置高分辨率激光光谱仪实时测量光谱
传感器监控3个输出波长在空间上和时间上重叠
无抖动脉冲生成
恒功率控制系统
应用于CARS 和 SRS microscopy
picoEmerald™ S技术参数：
| 调谐范围 | 信号光/Signal | 700 ... 960 nm |
| 闲频光/Idler | 1120 ... 1960 nm | |
| Δν Signal - Idler | 1400 ... 9000 cm-1 | |
| Δν Signal - 1031 nm | 720 ... 4500 cm-1 | |
| 波长扫描 | typ. 5s per wavelength step | |
| 输出功率 | Signal (@ 720 ... 960 nm) | > 500 mW |
| Idler (@ 1150 ... 1350 nm) | > 400 mW | |
| Laser fundamental @ 1031 nm | > 700 mW | |
| 重复频率 | 80 MHz | |
| 脉宽 @ 1031 nm | typ. 2 ps | |
| 脉宽/OPO信号光 | typ. 2 ps | |
| 光谱线宽(信号光，1031光束) | < 1 nm (10 cm-1) | |
| 时间带宽 (信号光, 闲频光) | typ. 0.6 | |
| OPO出光口腰束直径 @ 817 nm | 1.2 (± 0.2) mm | |
| 光束发散角3) @ 817 + 1031 nm | 1.0 (± 0.2) mrad | |
| M² (OPO 信号光, 闲频光) | < 1.2 | |
| M² (1031 nm) | typ. 1.2 | |
| 光斑椭圆度 | < 10 % | |
| 指向稳定性OPO Signal | < 100 μrad / 100 nm | |
| 偏振 | 线性 / 水平 > 100:1 | |
| 常见的输出光束因为空间和时间上的重叠可选OPO 信号光，1031 nm 或 OPO信号光和闲频光。 | ||
| 电脑接口 | USB / RS-232 | |
| 出光口光高 | 121 mm from base | |
| 可选项 | ||
| 1031 nm 光束调幅器: |
a) AOM最高1.5 MHz，用户可调 b) EOM可固定到10 or 20 MHz(详细请咨询厂家) |
|
| 倍频器 |
OPO 信号光和闲频光二倍频、三倍频, OPO 信号光四倍频 |
|
| 能耗和环境要求 | ||
| 运行电压 | 最大功耗 | |
| 电脑电源 | 100 ... 240 V AC, 50 ... 60 Hz | 100 W |
| OPO光学单元电源 | 100 ... 240 V AC, 50 ... 60 Hz | 100 W |
| 激光器控制电源 | 100 ... 230 V AC, 50 ... 60 Hz | 400 W |
| 激光器水冷机电源 | 100 ... 240 V AC, 50 ... 60 Hz | 400 W |
| 总散热 | max. 1200 W | |
| 运行环境温度 | + 19 ... 25 ºC | |
| 运行相对湿度 | < 60 % | |
| OPO 尺寸 | 945 x 360 x 470 (W x H x D) (in mm) | |
| 电脑尺寸 | 234 x 41 x 128 (W x H x D) (not depicted) (in mm) | |
| 激光器控制器尺寸(含水冷机) | 19'' | 4 U | |
| 激光器水冷机尺寸 | 197 x 330 x 279 (W x H x D in mm) | |
| OPO重量 | 98KGS | |
| 电脑重量 | 2KGS | |
| 激光器控制器重量(含水冷机) | 11KGS | |
| 激光器水冷机重量 | 10KGS | |
